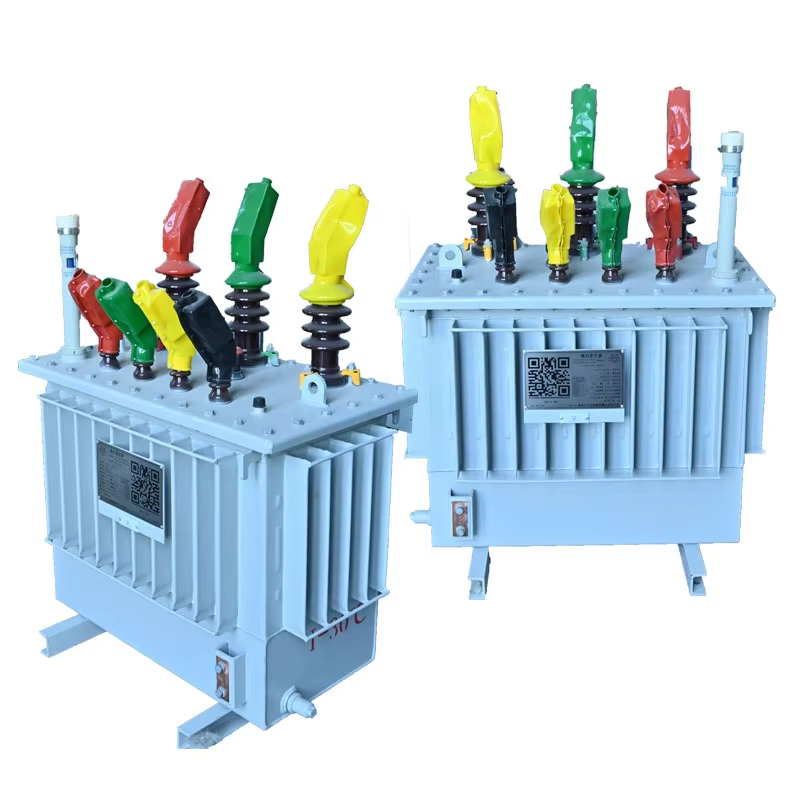

| Model | Rated Voltage Combination | Connection Symbol | Rated Current (%) | No-load Current (%) | No-load Loss (kW) | Load Loss (kW) | ||
|---|---|---|---|---|---|---|---|---|
| High Voltage (kV) | HV Tapping Range (±%) | Low Voltage (kV) | ||||||
| S13-M-30 | 6 / 6.3 / 10 / 10.5 / 11 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 2.1 | 0.08 | - | - |
| S13-M-50 | 6 / 6.3 / 10 / 10.5 / 11 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 2.0 | 0.1 | - | - |
| S13-M-63 | 6 / 6.3 / 10 / 10.5 / 11 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 1.9 | 0.11 | - | - |
| S13-M-80 | 6 / 6.3 / 10 / 10.5 / 11 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 1.8 | 0.13 | - | - |
| S13-M-100 | 6 / 6.3 / 10 / 10.5 / 11 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 1.6 | 0.15 | - | - |
| S13-M-125 | 6 / 6.3 / 10 / 10.5 / 11 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 1.5 | 0.17 | - | - |
| S13-M-160 | 6 / 6.3 / 10 / 10.5 / 11 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 1.4 | 0.2 | - | - |
| S13-M-200 | 6 / 6.3 / 10 / 10.5 / 11 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 1.3 | 0.24 | - | - |
| S13-M-250 | 6 / 6.3 / 10 / 10.5 / 11 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 1.2 | 0.29 | - | - |
| S13-M-315 | 6 / 6.3 / 10 / 10.5 / 11 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 1.1 | 0.34 | - | - |
| S13-M-400 | 6 / 6.3 / 10 / 10.5 / 11 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 1.0 | 0.41 | - | - |
| S13-M-500 | 6 / 6.3 / 10 / 10.5 / 11 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 1.0 | 0.48 | - | - |
| S13-M-630 | 6 / 6.3 / 10 / 10.5 / 11 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 0.9 | 0.57 | - | - |
| S13-M-800 | 6 / 6.3 / 10 / 10.5 / 11 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 0.8 | 0.7 | - | - |
| S13-M-1000 | 6 / 6.3 / 10 / 10.5 / 11 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 0.7 | 0.83 | - | - |
| S13-M-1250 | 6 / 6.3 / 10 / 10.5 / 11 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 0.6 | 0.97 | - | - |
| S13-M-1600 | 6 / 6.3 / 10 / 10.5 / 11 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 0.6 | 1.17 | - | - |
| S13-M-2000 | 6 / 6.3 / 10 / 10.5 / 11 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 0.6 | 1.55 | - | - |
| S13-M-2500 | 6 / 6.3 / 10 / 10.5 / 11 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 0.5 | 1.83 | - | - |
| Model | Rated Voltage Combination | Connection Symbol | No-load Current (%) | No-load Loss (kW) | Load Loss (kW) | ||
|---|---|---|---|---|---|---|---|
| High Voltage (kV) | HV Tapping Range (±%) | Low Voltage (kV) | |||||
| S13-M-30 | 10 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 2.1 | - | - |
| S13-M-50 | 10 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 2.0 | - | - |
| S13-M-63 | 10 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 1.9 | - | - |
| S13-M-80 | 10 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 1.8 | - | - |
| S13-M-100 | 10 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 1.6 | - | - |
| S13-M-125 | 10 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 1.5 | - | - |
| S13-M-160 | 10 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 1.4 | - | - |
| S13-M-200 | 10 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 1.3 | - | - |
| S13-M-250 | 10 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 1.2 | - | - |
| S13-M-315 | 10 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 1.1 | - | - |
| S13-M-400 | 10 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 1.0 | - | - |
| S13-M-500 | 10 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 1.0 | - | - |
| S13-M-630 | 10 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 0.9 | - | - |
| S13-M-800 | 10 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 0.8 | - | - |
| S13-M-1000 | 10 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 0.7 | - | - |
| S13-M-1250 | 10 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 0.6 | - | - |
| S13-M-1600 | 10 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 0.6 | - | - |
| S13-M-2000 | 10 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 0.6 | - | - |
| S13-M-2500 | 10 | ±2×2.5% | 0.4 | Yyn0/Dyn11 | 0.5 | - | - |










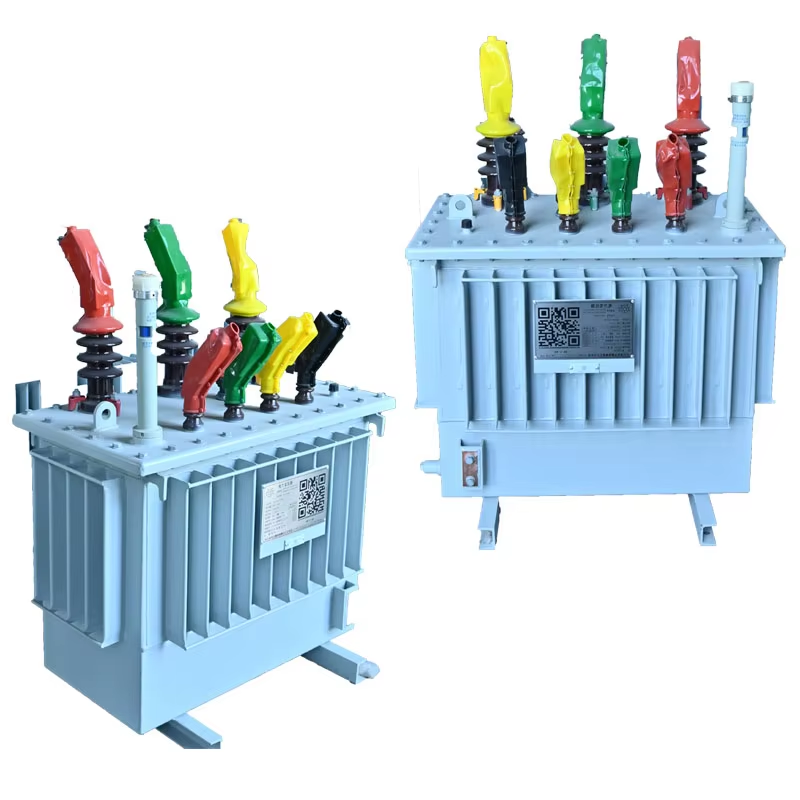

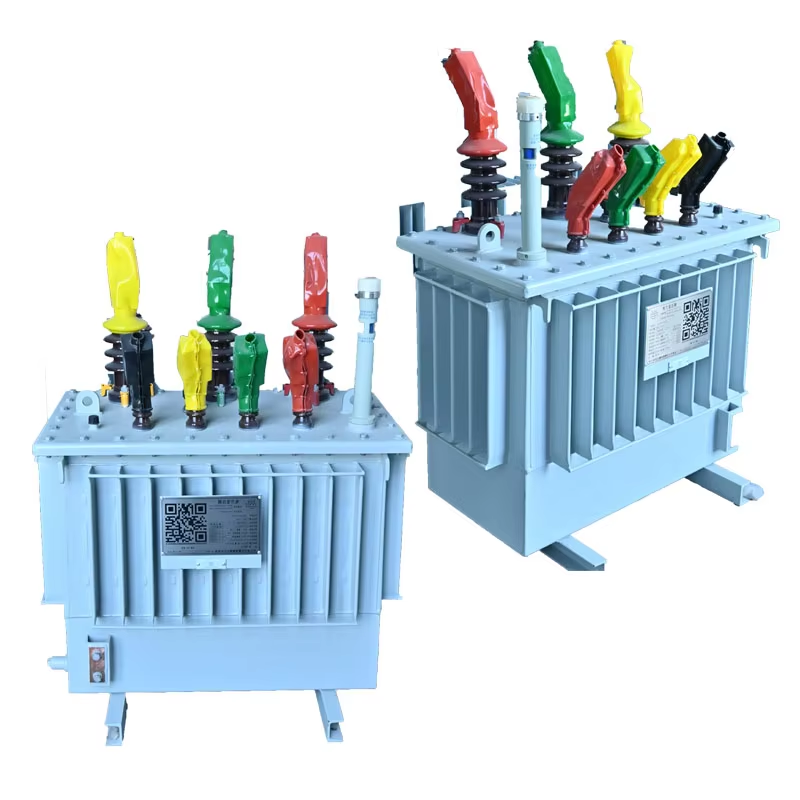

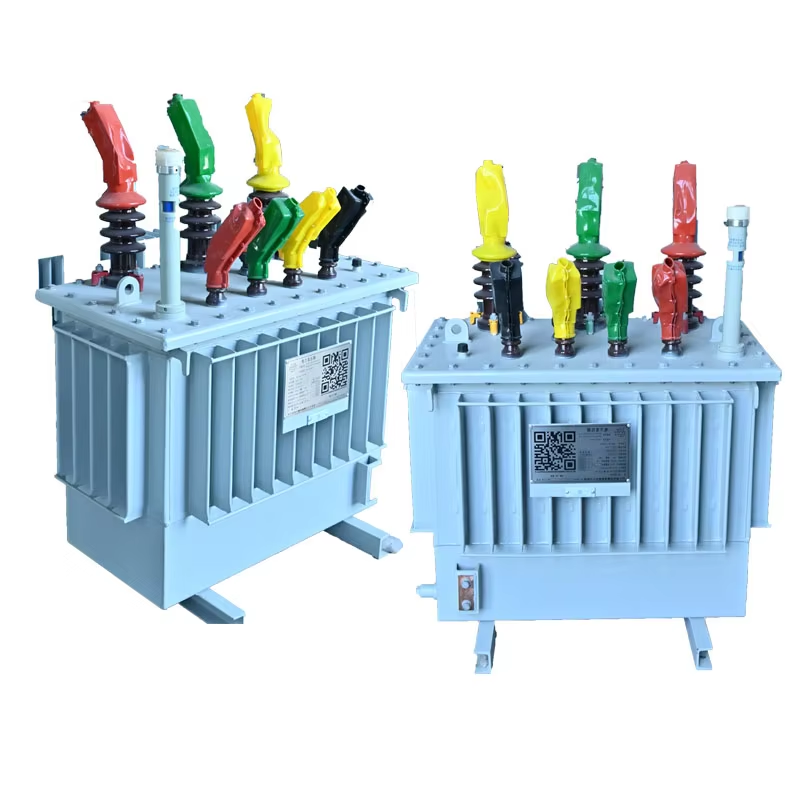

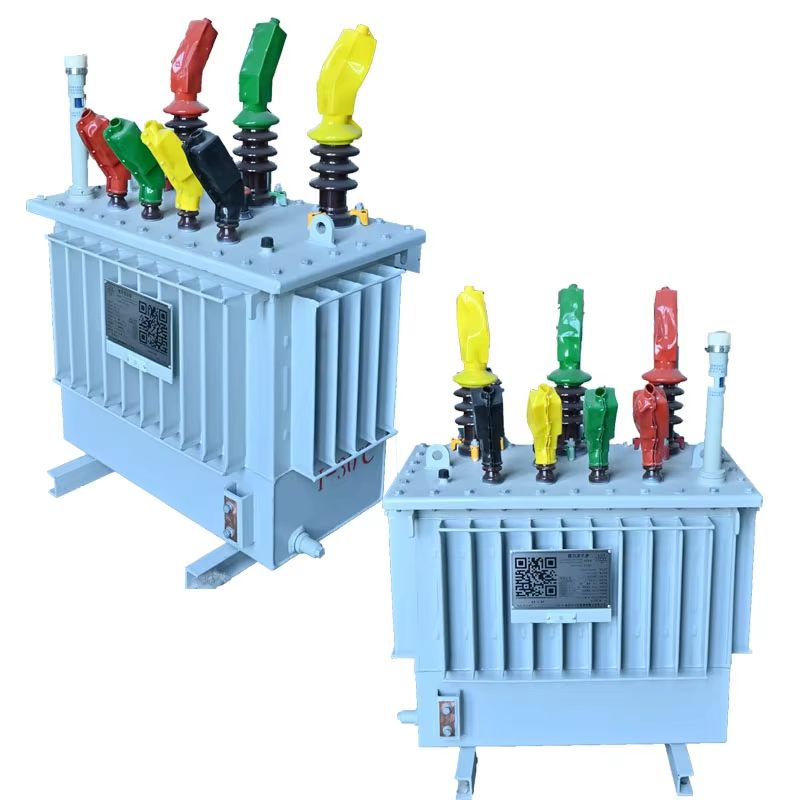

What are the main advantages of the S13-M oil-immersed transformer?
The S13-M series features a hermetically sealed design with corrugated tank walls. It offers significantly lower no-load loss, enhanced energy efficiency, lower operation noise levels, and completely eliminates standard regular oil maintenance due to zero air contact.
What connection symbols or vector groups do these transformers support?
As indicated in the technical charts, the standard connection symbols for the S13-M distribution transformers are Yyn0 and Dyn11 configurations to accommodate standard industrial grid demands.
Can these transformers operate effectively under variable high-voltage inputs?
Yes. They are engineered with an HV tapping range of ±2×2.5%, allowing fine-tuning adjustments to handle voltage fluctuations efficiently across systems operating at 6kV up to 11kV networks.

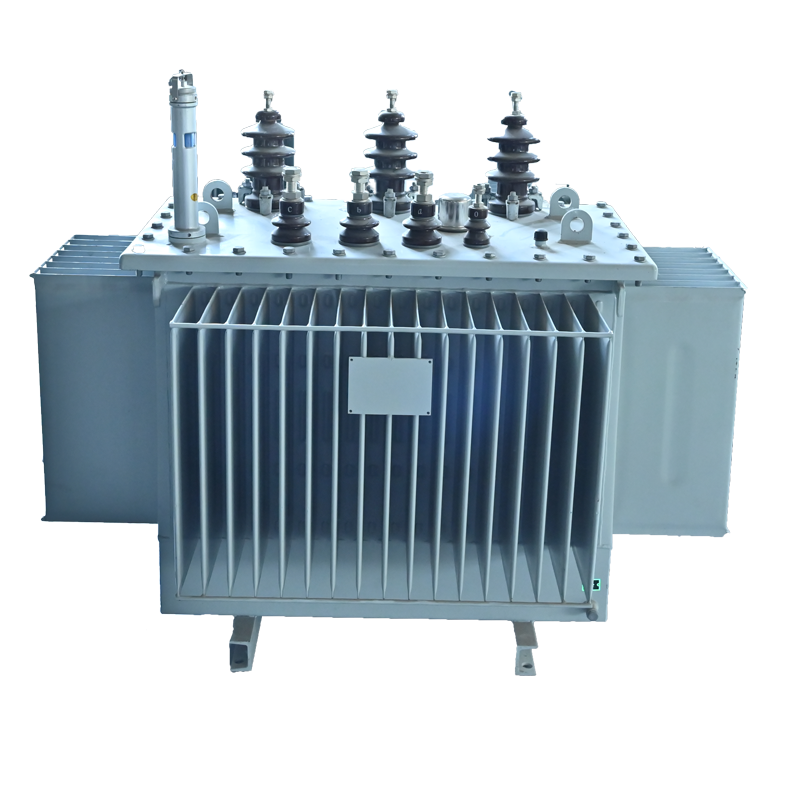

How does the corrugated cooling system manage oil thermal expansion?
The elastic breathing nature of the high-quality corrugated tank sheets expands and contracts seamlessly to compensate for internal oil volume shifts caused by temperature variations during operational cycles.
Are these products tested for quality and compliance standards?
Absolutely. Each unit undergoes strict high-voltage testing, transformation ratio verifications, no-load loss checks, and comprehensive structural evaluation at specialized testing facilities prior to secure logistics wrapping.
